产品信息
一、 产品概述：
智能测控基础实验台，包括实验台架、PLC控制器、EtherCAT 耦合器、数字量输入模块、数字量输出模块、模拟量输入模块、模拟量输出模块，按钮与指示灯模块、数字量/模拟量接口模块、继电器模块、十字路口交通灯模块等，以及配套软件及教学案例。
智能测控基础实验台可独立开展数据采集、输入/输出控制实验项目，亦可与其 它实验对象配套使用。
图1 智能测控基础实验台+轴承转子实验台
支撑IEC61131-3的PLC基础编程实验、模拟量输入输出控制实验等，以及逻辑控制实验教学项目：
◇ IEC61131-3的PLC基础编程实验；
◇ 交通灯梯形图控制实验；
◇ 交通灯ST语言控制实验；
◇ TwinCAT模拟量输入/输出控制实验；
◇ 与其它实验对象配套使用。
二、 主要技术指标/配置
(1)实验桌：
◇ 实验桌材质：
桌体为A3钢板材焊接，坚固耐用，表面喷漆处理；
桌面：不锈钢钢板，表面抛光，四周圆角处理；
背板：外框为3090工业铝型材框架，主体为不锈钢网孔板；
◇ 实验桌外形尺寸：
桌体(长*宽*高):1000* 750 * 760(mm)
网孔背板(长*宽):940 * 640(mm)
◇ 其它：网孔板预装DIN导轨及供电模块，支持I/O模块和红绿灯控制模块通过螺钉直接安装至网孔板上面。
(2)采集与控制设备：
智能测控基础实验台的采集与控制设备采用基于EtherCAT通信协议的控制器、I/O设备及其接口模块组成。
（说明：具体配置根据客户需要而定）

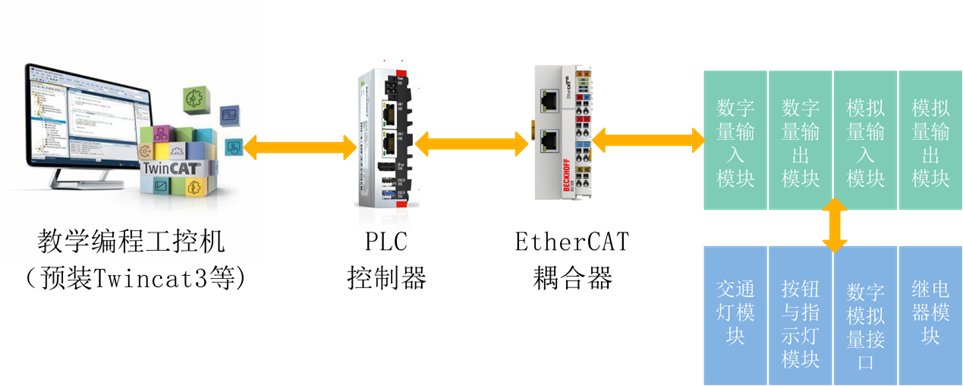

图 2：采集与控制设备构成
图3：接口模块与交通灯模块
